webkit架构和模块

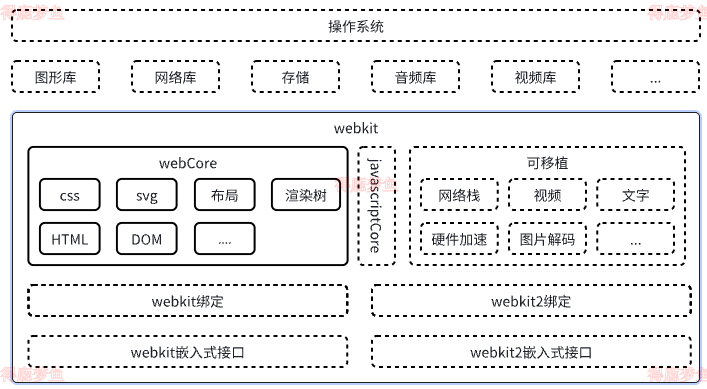

架构
webkit的一个显著特征就是它支持不同的浏览器，因为不同浏览器的需求不同，所以在webkit中，一些代码可以共享。另外一些是不能共享的，不能共享的成为webkit的移植
虚线框表示该部分模块在不同浏览器使用的webkit内核中的实现不一样，也就是说他们是不共享的，用实线框标记的模块表示他们基本上是共享的
webkit可以在不同的操作系统上工作，不同浏览器可能会依赖不同的操作系统，同一个浏览器使用的webkit也可能依赖不同的操作系统
在操作系统上是webkit赖以工作的众多第三方库，这些库是webkit运行的基础
webcore 包含了目前被各个浏览器所使用的webkit共享部分，这些都是加载和渲染网页的基础部分，必不可少
JavaScriptCore引擎是webkit中的默认引擎，也就是说一些webkit的移植使用了该引擎。webkit中对JavaScript引擎的调用是独立于引擎的
可移植的部分是对于不同浏览器使用的webkit来说，移植中的这些模块由于平台差异、依赖的第三库和需求不同等方面的原因，往往需要按照自己的方式来设计和实现，这就产生了可移植部分
在其上层主要是同嵌入式编程接口，这些嵌入式接口是提供给浏览器调用的
基于blink的chromium的浏览器结构
chromium也是基于webkit的，而且在webkit的移植部分中，chromium也做了很多有趣的事

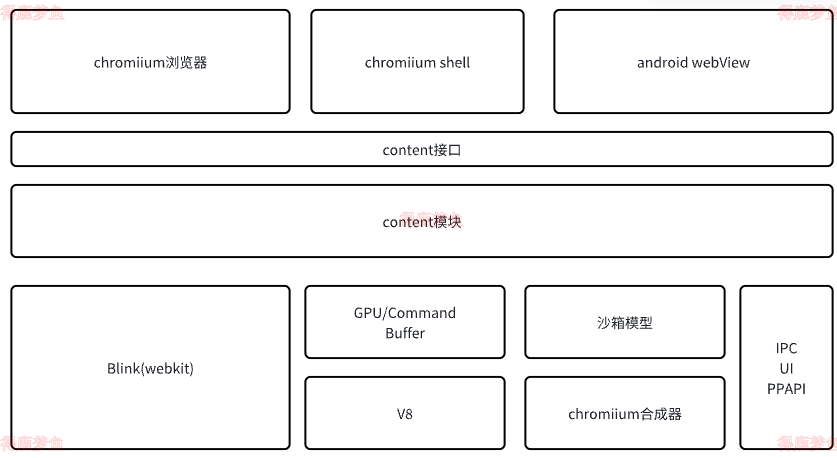

架构和模块
content模块和content接口是chromium对渲染网页功能的抽象
chromium浏览器和content shell是构建在content api之上的两个浏览器，chromium浏览器具有浏览器完整的功能，content shell是使用content接口包装的一层简单的壳，但是同时它也是一个简单的浏览器
android webview是为了满足android系统上的webview而设计的
多进程模型
优点
- 避免因单个页面的不响应或者崩溃而影响整个浏览器的稳定性
- 当第三方插件崩溃时不会影响页面或者浏览器的稳定性，第三方插件也使用单独的进程来处理
- 方便了安全模型的实施，也就是说沙箱模式是基于多进程架构的
主要进程类型
- Browser进程： 浏览器的主进程，负责浏览器页面的显示，各个页面的管理，是所有其他类型进程的祖先，负责他们的创建和销毁等工作，只有一个
- Renderer进程： 网页的渲染进程，负责页面的渲染工作，可能是多个
- NPAPI插件进程：是为了NPAPI类型的插件而创建的，其创建的基本原则是每种类型的插件只被创建一次，而且仅当使用时才创建，插件进程是被共享的
- GPU进程： 最多只有一个，当且仅当GPU硬件加速被打开的时候才会被创建
- Pepper插件进程： 是为了pepper插件而创建的进程
- 其他类型的进程
进程模型的特征
- browser进程和页面的渲染是分开的，这保证了页面的渲染导致的崩溃不会导致浏览器主页面的崩溃
- 每个网页都是独立的进程，保证了页面之间的互不影响
- 插件进程也是独立的，插件自身的问题不会影响浏览器和页面的运行
- GPU硬件加速也是独立的
Renderer进程的类型
- Process-per-site-instance 为每个页面都创建一个独立的render进程
- Process-per-site 为属于同一个域的页面创建一个独立的render进程
- Process-per-tab 为每个标签页创建一个render进程
- single process 不创建独立的进程，所有的渲染工作都在主进程browser中进行
多线程模型
主要目的是为了保持用户界面的高响应度，保证UI线程不会被任何其他费时的操作阻碍从而影响了对用户操作的响应
